四列圓錐滾子軸承一種用于軋鋼機的角接觸軸承

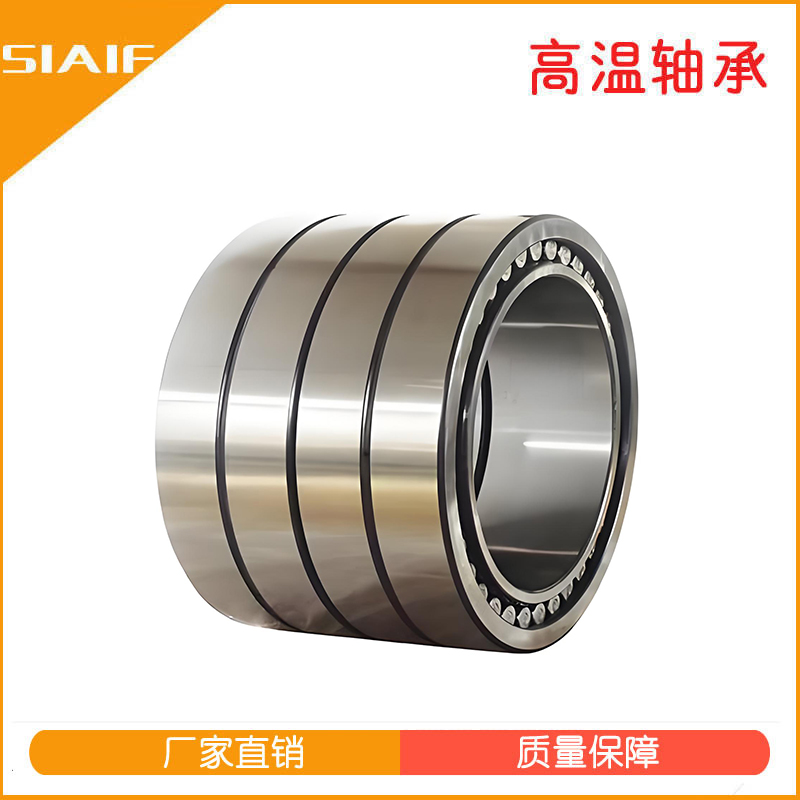

四列圓錐滾子軸承是一種特殊設計的角接觸軸承。其多列滾子排列結構可同時承受高徑向載荷和部分軸向載荷，能承受中低轉速下的徑向和軸向聯合載荷 。該軸承內徑與軋輥頸采用松配合設計，便于安裝和拆卸，但需通過螺旋油槽避免滑動蠕變。軸承通常由兩個雙列內圈和一個雙列外圈加兩個單列外圈構成，比雙列圓錐滾子軸承承受的徑向載荷更大，極限轉速稍低。該軸承在設計中考慮了使用壽命、運行可靠性、耐磨性和密封性能等因素，四個圓錐外圈設計有助于在全部四列滾子上分布載荷。典型型號如313403C的參數為外徑710mm、內徑1000mm、重量1860KG。幾乎專門用于軋機等工作輥應用，主要應用于四輥熱軋機、冷軋機的工作輥以及開坯機等場景，其緊湊性可替代額外止推軸承配置。在德國一家厚板軋鋼廠的應用中，采用了密封四列圓錐滾子軸承配合專用潤滑脂的應用方案。

四列圓錐滾子軸承采用多列圓錐滾子交錯排列設計，通過增加滾子列數顯著提升承載能力。該軸承通常由兩個雙列內圈和一個雙列外圈加兩個單列外圈構成。其內圈與軋輥頸采用松配合方式，便于快速安裝和拆卸，但為防止配合間隙引起的滑動蠕變，內徑常加工螺旋油槽或在內圈側面設置油槽以改善潤滑條件。

帶和不帶隔圈的軸承及開式和密封軸承均采用相同的外部尺寸，實現了軸承整體可互換性。經優化的無隔圈設計使得滾子、保持架組件和密封可拆卸和分離，便于安裝、拆卸和維護檢查。

該軸承可同時承受軋制過程中產生的徑向力和部分軸向力，無需額外配置止推軸承，使軋機主機結構更加緊湊。截至2025年，典型型號如313403C的參數為外徑710mm、內徑1000mm、重量1860KG。

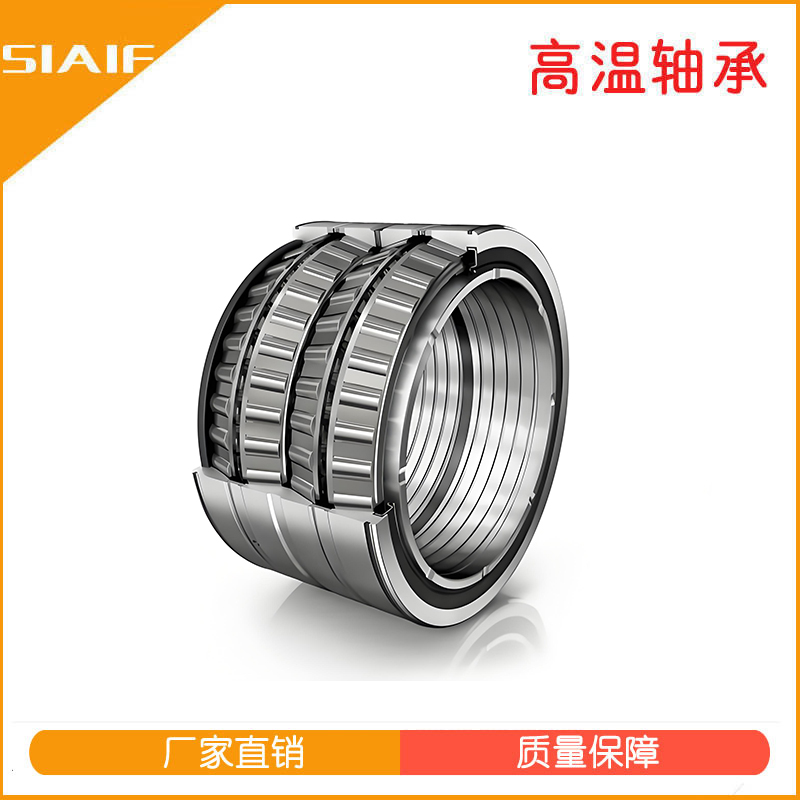

四列圓錐滾子軸承由兩個雙列內圈和一個雙列外圈加兩個單列外圈構成。當用在軋鋼機軋輥上時，一般在軸承配置中不需要另外的推力軸承，軸頸可相對較短，并且軋輥兩側的軸承座可采用相同設計。軸承在軋輥軸頸上可采用松配合，實現快速更換軋輥，并且在軸承內圈孔中設置螺旋槽，或在內圈側面設置油槽，把潤滑劑送到內圈和基座的接觸表面上，能夠在一定程度上減少因松配合內徑對其基座產生的磨損。

軸承的安裝必須在干燥、清潔的環境條件下進行。安裝前應仔細檢查軸和外殼的配合表面、凸肩的端面、溝槽和連接表面的加工質量，所有配合連接的表面必須仔細清洗并除去毛刺。軸承安裝前應先用汽油或煤油清洗干凈，干燥后使用，并保證良好潤滑。軸承安裝時，必須在套圈端面的圓周上施加均等的壓力，將套圈壓入，不得用鎯頭等工具直接敲擊軸承端面。當過盈量較大時，可采用油浴加熱或感應器加熱軸承方法來安裝，加熱溫度范圍為80℃-100℃，最高不能超過120℃。軸承安裝后應進行旋轉試驗，首先用手旋轉軸或軸承箱，若無異常，便以動力進行無負荷、低速運轉，然后視運轉情況逐步提高旋轉速度及負荷，并檢測噪音、振動及溫升。

SIAIF軸承采用特定鋼材，并經過熱處理。滾子和滾道接觸面的表面光潔度經過處理，有助于形成潤滑油膜。其密封設計旨在提供防護，減少外部污染進入，同時降低摩擦和摩擦生熱，該設計也有助于保存潤滑劑。其內部設計采用了緊湊型密封。

在實際應用中，軸承失效可能與安裝、維護不當有關。針對某鋼廠穿孔機用特大型四列圓錐滾子軸承的失效分析表明，安裝時中外圈的傾斜導致了軸承各列游隙不均，使其中一列受力過大最終失效；尺寸變形因安裝拆卸時對軸承的加熱冷卻措施不當所致；裂紋為大擋邊與滾子端面劇烈摩擦發熱所致。這提示在多列軸承安裝時需特別注意對各列游隙的均勻控制，并規范加熱冷卻操作。

四列圓錐滾子軸承幾乎專門用于軋機的工作輥設備應用。

主要應用于軋機軸承配置中用于承受徑向和軸向載荷，無需額外配置止推軸承，使主機結構更加緊湊，這使得軸頸可相對較短，且軋輥兩側軸承座可采用相同設計的軋鋼場景：

1.四輥熱軋機與冷軋機的工作輥支撐

2.鋼梁軋機及開坯機的軋輥配置

3.低速至中速軋鋼機的軸承系統

四列圓錐滾子軸承具有使用壽命長、運行可靠性高和耐磨性好的特點。四個圓錐外圈設計可在全部四列滾子上提供均勻的載荷分布，從而延長使用壽命。滾子和滾道接觸面的表面光潔度經過優化，有利于形成液動潤滑油膜，提高了運行可靠性。部分軸承采用純凈和均勻的鋼材并經過特殊熱處理，以提高耐磨性。

其密封設計經優化，能有效防止外部污染進入，降低摩擦和摩擦生熱，并能更好地保存潤滑劑，減少對環境的影響并降低維護成本。經優化的緊湊型密封設計實現了相同的內部設計，使密封軸承和開式軸承具有相同的負載能力。帶和不帶隔圈的軸承及開式和密封軸承采用相同的外部尺寸，實現了軸承的完全互換性。此外，經優化的無隔圈設計便于拆卸和分離滾子、保持架組件及密封，有助于安裝、拆卸和例行維護檢查 。

四列圓錐滾子軸承能承受中低轉速下的徑向和軸向聯合載荷，其設計幾乎專門用于工作輥應用。

具體型號示例

以BT4-8204 E1/C475型號為例，其孔徑為360 mm，外徑為480 mm，總寬度為320 mm，基本額定動負荷為4000 kN，基本額定靜負荷為8000 kN，重量為158 kg，SIAIF性能等級為SIAIF Explorer，新產品碳足跡指標為569 kg CO2e。

應用案例

厚板鋼廠在現代化改造，采用密封四列圓錐滾子軸承和潤滑脂解決方案后，軸承使用壽命有所提升，并實現了成本節約。

SIAIF系列四列圓錐滾子軸承采用純凈鋼材制成并經過特殊熱處理，以提高耐磨性。江蘇魯岳軸承制造有限公司生產四列圓錐滾子軸承，產品應用于冶金等領域。

相較于同類型六列圓柱滾子軸承，四列圓錐滾子軸承具有更低的摩擦系數和更高的軸向載荷承載能力，但徑向載荷能力略低于前者。
