帶加長內圈和緊定螺釘鎖緊的高溫立式ISO 標準鑄鐵軸承座球軸承單元

立式（軸臺式）球軸承單元包括一個安裝在鑄鐵軸承座內的嵌入式軸承，軸承座可通過螺栓安裝在支撐面上。 這種單元適用于旋轉方向固定或交替的高溫應用。 內圈兩側加長，通過擰緊內圈上的緊定螺釘鎖定在軸上，便于安裝。

• 堅固

• 適合高溫應用

• 適合恒定和交替旋轉

• 安裝方便

• 軸承已預填潤滑脂并配備密封

• 可在軸上快速鎖定

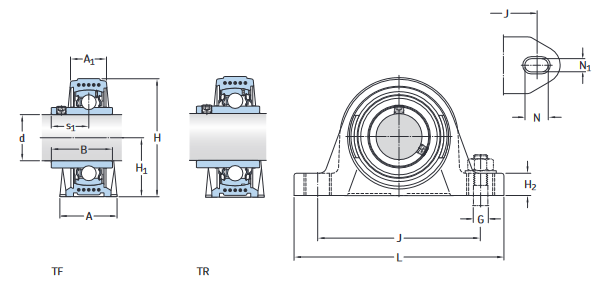

尺寸

d	40 mm	軸徑
d1	≈51.8 mm	內圈擋邊直徑
A	48 mm	底座寬度
A1	30 mm	最高寬度
B	49.2 mm	內圈寬度
B4	8 mm	鎖定扣側面到螺紋中心距離
H	49.2 mm	球形外表面的中心高度
H1	19 mm	階梯高度
H2	99 mm	總高度
J	135.5 mm	連接螺栓之間的距離
J	min.125 mm	連接螺栓之間的最小距離
J	max.146 mm	連接螺栓之間的最大距離
L	175 mm	總寬度
N	14 mm	連接螺栓孔的寬度
N1	24.5 mm	連接螺栓孔的長度
s1	30.2 mm	鎖定扣側面到滾道中心的距離

數據計算

基本額定動荷	C	30.7 kN
基本額定靜負荷	C0	19 kN
極限轉速		70 r/min
工作溫度	T	max.250 °C

重量

軸承單元重量

1.8 kg

安裝信息

緊定螺釘	G2	M8x1
緊定螺釘?shù)牧前馐殖叽?/span>		4 mm
推薦的緊定螺釘擰緊力矩		6.5 N·m
材料，軸承		高溫鋼
涂層		涂磷酸錳

立式帶座外球面軸承選江蘇魯岳高溫軸承制造有限公司，SIAIF耐高溫軸承廠家主要生產耐高溫軸承、不銹鋼軸承、無油軸承、自潤滑軸承、免維護軸承立式帶座外球面軸承UCP208/VA201,SIAIF立式帶座外球面軸承UCP208/VA201產品相關信息：型號：UCP208/VA201，   品牌：SIAIF軸承 ,  類型：立式帶座外球面軸承 ，  內徑：40mm ,  外徑：175mm ,  厚度：99mm ,  想要更多的了解無錫SIAIF立式帶座外球面軸承UCP208/VA201的相關產品信息，可以撥打服務熱線 ，我們會為您詳細介紹產品的相關服務。

江蘇魯岳高溫軸承制造有限公司生產的SIAIF立式帶座外球面軸承 UCP208/VA201 使用范圍很廣，主要應用于鋼廠冶金、玻璃、鍋爐、噴漆設備、礦山機械、輸送機、顆粒機、農機設備、傳輸裝置、高速風機、真空設備、窯爐窯車、機床設備、工程機械、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的SIAIF立式帶座外球面軸承UCP208/VA201產品價格合理，保證質量，滿足客戶的產品工藝需求。
