100-200B智能總線型
產品概述
可裝配閥門: 直通球閥、三通球閥、蝶閥
額定電壓: DC24V,AC110V,AC230V
控制反饋方式: RS485(modbus)、Profibus, [CANBus 2.0B、Mbus可定制]
特色功能: 總線調節
高性能無刷電機,內置過載保護
壽命長達1萬次
可將兩臺或多臺執行器并聯使用
RS485/Profibus并聯32/64/256臺, CANBus110臺
產品特點
采用1.3寸OLED大屏液晶,實時顯示波特率,ID地址,閥門開度及其外部控制命令。
創(chuàng )新免開蓋調閥模式:智能總線型與智能開關型調閥一樣。
通過菜單可隨時通過按鍵修改總線ID地址,波特率,無需上位機軟件輔助,所見即所得,使用方便。
通過菜單可實現遠程控制和現場控制自動切換,并通過按鍵實現閥門的開啟與關閉。
RS485總線支持非隔離和隔離型,滿足更復雜要求高的現場使用。
RS485總線支持可達115200波特率。
PROFIBUS總線支持可達500K波特率。
通過菜單可實時調整閥門的開關速度。
系統可通過按鍵操作恢復出廠設置。
技術參數
標準產品 |
|
|
|
|
|
|
|
|
|
|
型號 |
額定扭矩 |
電壓 |
時間 |
通訊方式 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
100/200B |
1000/2000Nm |
DC24V |
60s |
RS485/CANbus 2.0B |
90° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
外四方 |
AC110V
AC220V |
100s |
兼容Modbus協議
Mbus |
≤110° |
控制方式說明

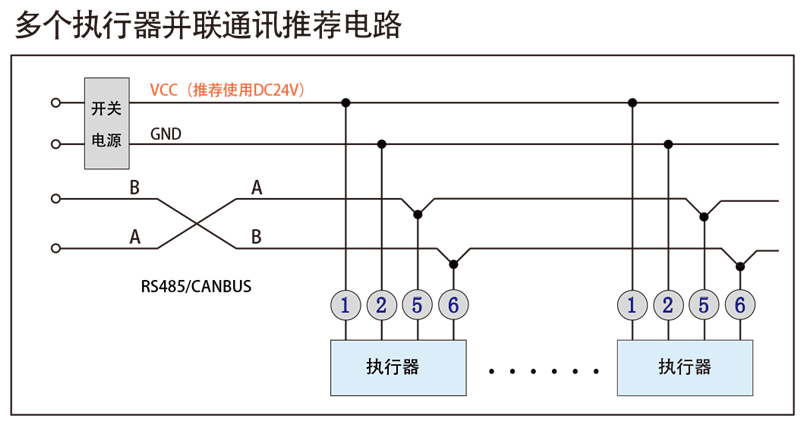

接線圖

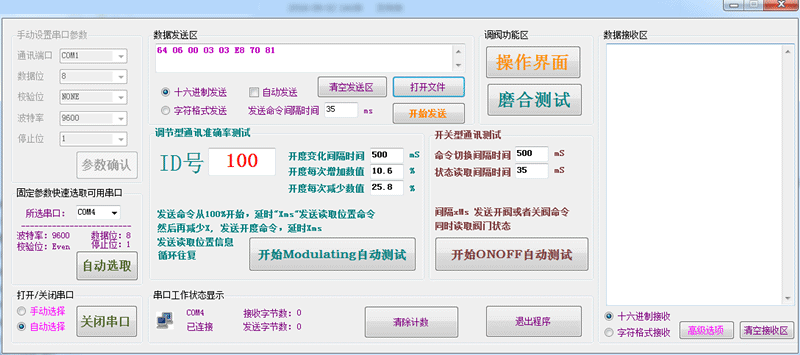

485調試界面

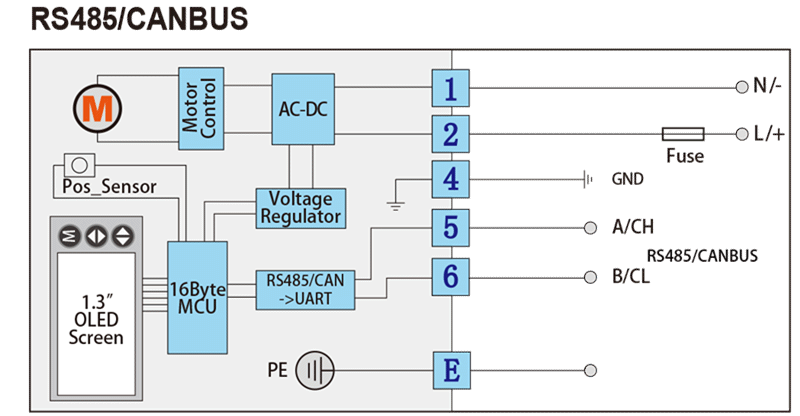

接線端子示意圖

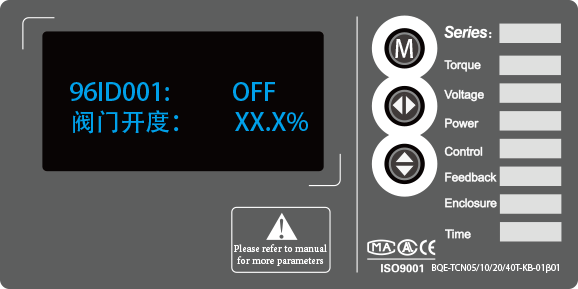

交互界面預覽
|
M鍵:主要是菜單的切換功能
K2鍵:主要是切換閃爍項或者調整數值
K3鍵:主要是調整數值
1.3”OLED顯示屏:黑底藍字,128X64
|
