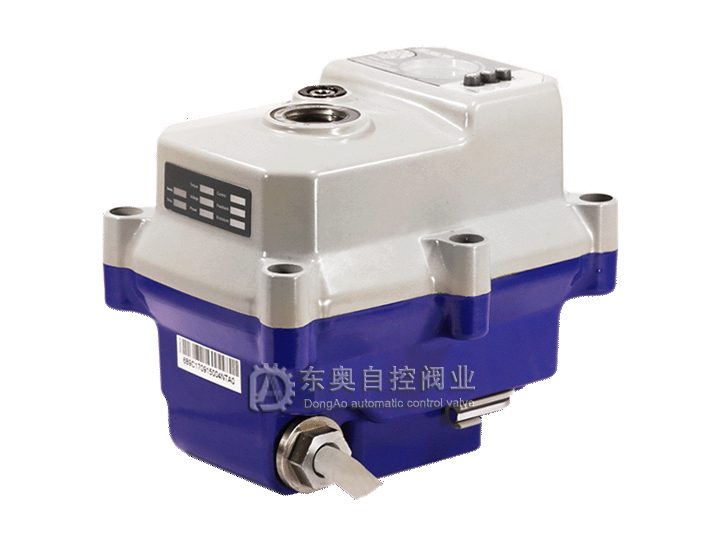

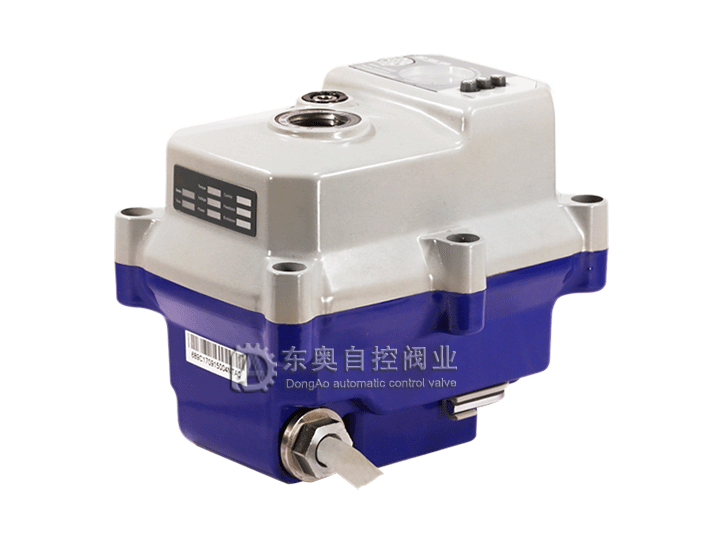

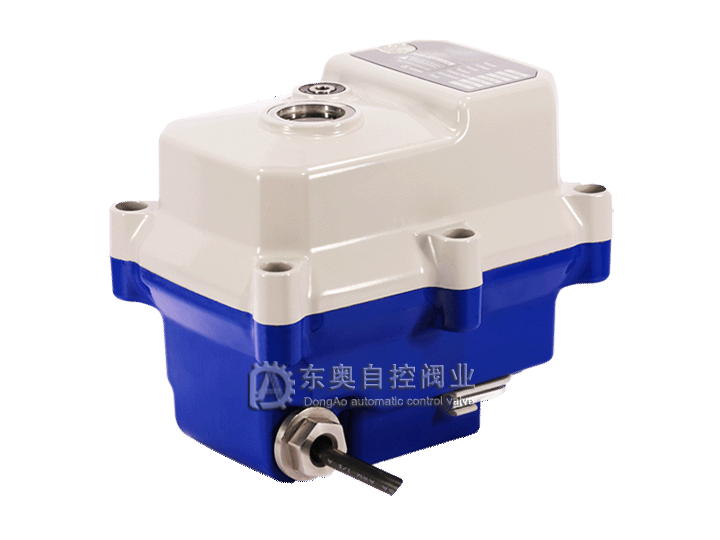

02TEX智能調節型
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：AC/DC95V-265V，AC/DC24V
控制方式： 4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V
反饋方式： 4-20mA
特色功能：高速快開 / 斷電復位
控制精度： ±1%
帶報警輸出： A（繼電器觸點反饋）
高性能無刷電機，內置過熱/過載保護
壽命長達2萬次
產品特點

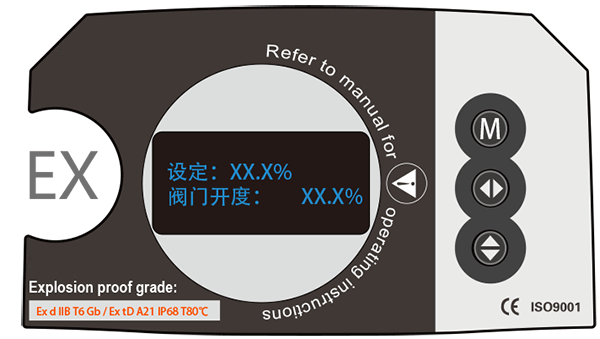

采用0.96寸OLED液晶，無視角限制，高亮度，節能環保，實時顯示閥門開度及其外部控制命令,約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
獨創(chuàng )免開蓋交互式兩步調閥模式：
1：通過按鍵控制閥門處于“逆時針全開位”后保存；
2：通過按鍵控制閥門處于“順時針全關位”后保存；輕松完成調閥。
無需上述調閥，通過菜單可實現0%-100%范圍內，開關位置重新定義（例如開閥80%，關閥20%）。滿足用戶實現更為復雜的控制要求。
多種控制信號可選，4-20mA、0-20mA、0-5V、1-5V、0-10V、2-10V，滿足各種復雜的現場需求。
可通過菜單重新標定輸出4-20mA電流信號。
可通過菜單重新采集輸入的電流（或電壓）信號。
內置電機控制模塊，可對電機變頻調速控制，實現準確定位，無級調速。
障菜單實時提示（包含執行器被卡住或者其他原因導致的執行器開關不到位引起的故障），并可帶故障報警信號輸出。
通過菜單可實現閥門控制命令4-20mA的邏輯交換。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
標準產品 |
|
型號 |
額定扭矩 |
電壓 |
時間 |
控制方式 |
反饋方式 |
故障信號 |
回轉角度 |
防爆等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02TEX |
20Nm |
AC/DC24V |
10s |
4-20mA
0-20mA
0-5V
1-5V
0-10V
2-10V |
4-20mA |
A型 |
90°/180° |
Ex d IIB T6 Gb
Ex tD A21 IP68 T80℃ |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方 |
|
AC/DC95-265V |
≤330° |
|
高速快開型 |
|
型號 |
額定扭矩 |
電壓 |
時間 |
控制方式 |
反饋方式 |
故障信號 |
回轉角度 |
防爆等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02TEXH |
15Nm |
DC24V |
1s |
4-20mA
0-20mA
0-5V
1-5V
0-10V
2-10V |
4-20mA |
A型 |
90°/180° |
Ex d IIB T6 Gb
Ex tD A21 IP68 T80℃ |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方 |
|
≤330° |
|
斷電復位型 |
|
型號 |
額定扭矩 |
電壓 |
時間 |
控制方式 |
反饋方式 |
故障信號 |
回轉角度 |
防爆等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02TEX-KT |
15Nm |
AC/DC24V |
15s |
4-20mA
0-20mA
0-5V
1-5V
0-10V
2-10V |
4-20mA |
A型 |
90°/180° |
Ex d IIB T6 Gb
Ex tD A21 IP68 T80℃ |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
壓鑄鋁 |
內八方 |
|
AC/DC95-265V |
≤330° |

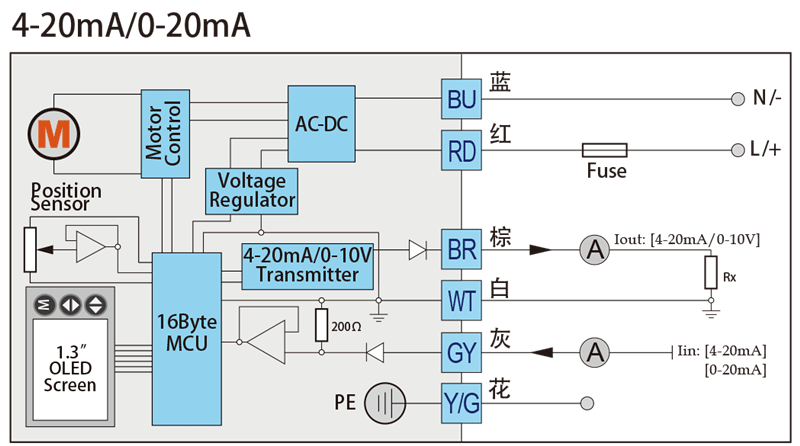

控制方式說明

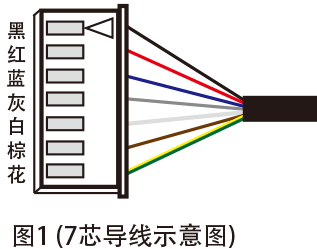

控制說明-【不帶故障信號輸出-7芯線】
1、 RD BU為供電端。
2、 GY WT BR 為控制反饋端，此三線禁止接電源，否則會(huì )導致控制模塊損壞。
3、使用之前請確認工作電壓，否則會(huì )導致控制模塊損壞。

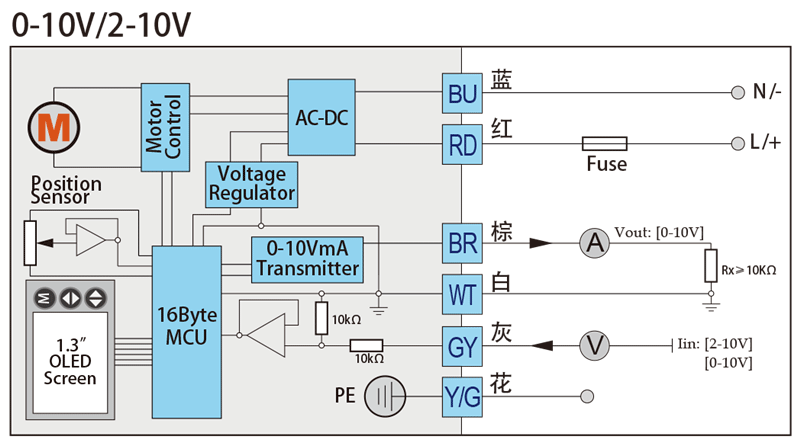

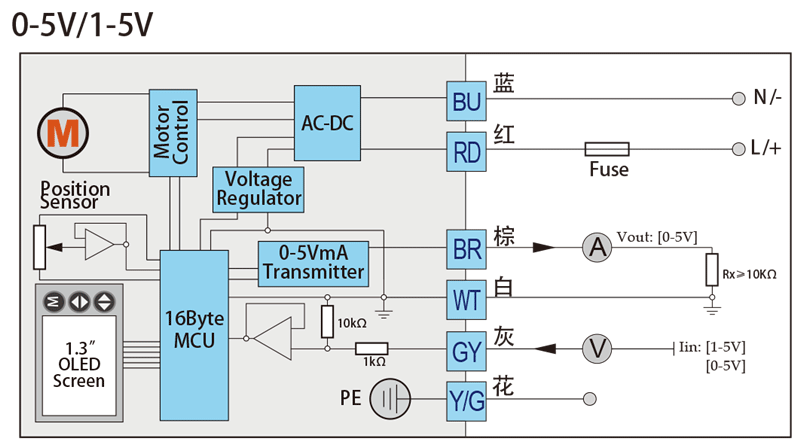

4、GY 是控制輸入端：4-20mA，0-20mA，0-5V，0-10V，2-10V，輸入阻抗參考所對應接線圖。
5、BR 是反饋輸出端：4-20mA。
6、 VOUT=IOUT·Rx
Rx建議使用低溫漂電阻
VOUT≤8V故而Rx≤400Ω（推薦VOUT=5V，即Rx=250Ω/0.25W）。

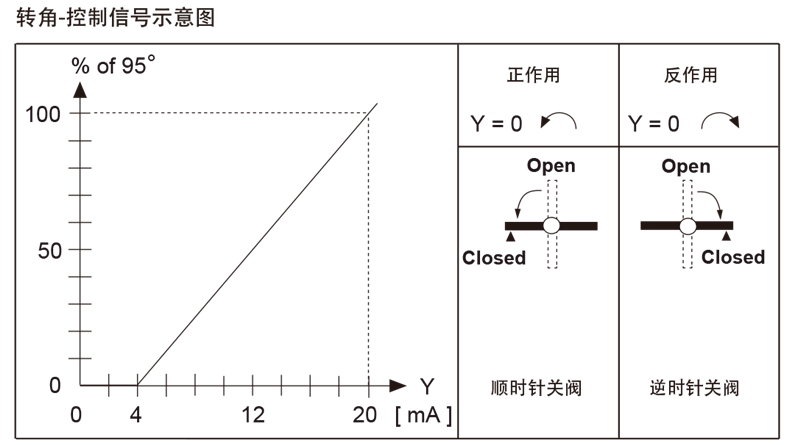

7 、4-20mA/1-5V/2-10V可通過“用戶設置”設置無控制信號閥門執行的動作：全開、全關、保持。
其他控制方式入0-20mA，0-5V,0-10V則設置無效。
8 、 執行器被卡住或者其他運轉故障，故障信號輸出。觸點帶載能力：0.1A/DC24V，50mA/230V。
9 、 0-10V輸出帶載能力≥10KΩ，而且導線長度和電阻會(huì )對精度有影響，請用較小的導線電阻。

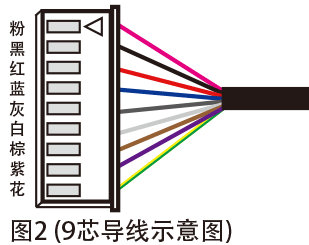

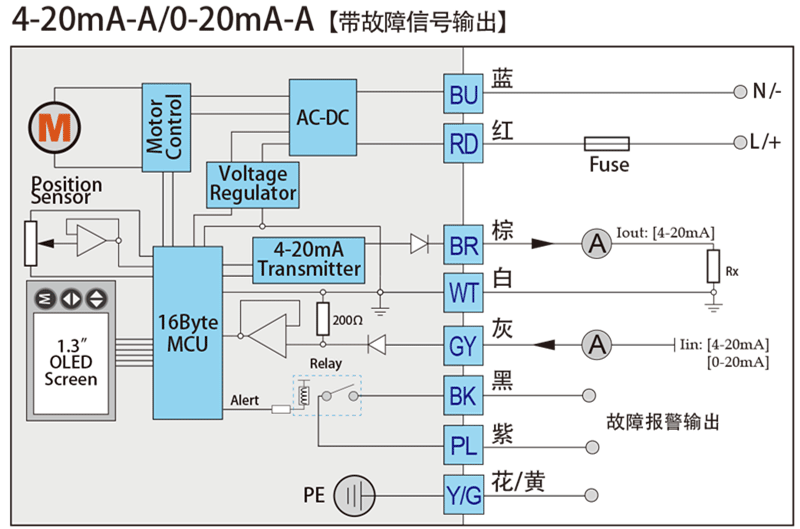

控制說明-【帶故障信號輸出-9芯線】
1、RD BU為供電端。
2、GY WT BR 為控制反饋端，此三線禁止接電源，否則會(huì )導致控制模塊損壞。
3、使用之前請確認工作電壓，否則會(huì )導致控制模塊損壞。
4、GY 是控制輸入端：4-20mA，0-20mA，0-5V，0-10V，2-10V，輸入阻抗參考所對應接線圖。
5、 BR 是反饋輸出端：4-20mA。
6、 VOUT=IOUT·Rx
Rx建議使用低溫漂電阻
VOUT≤8V故而Rx≤400Ω（推薦VOUT=5V，即Rx=250Ω/0.25W）。
7 、4-20mA/1-5V/2-10V可通過“用戶設置”設置無控制信號閥門執行的動作：全開、全關、保持。
8 、 執行器被卡住或者其他運轉故障，故障信號輸出。觸點帶載能力：0.1A/DC24V，50mA/230V。
9 、 0-10V輸出帶載能力≥10KΩ，而且導線長度和電阻會(huì )對精度有影響，請用較小的導線電阻。 [0-20mA 0-5V 0-10V 2-10V都可以選擇故障信號輸出功能]
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
0.96"OLED顯示屏：黑底藍字，128X64 |
