產品概述

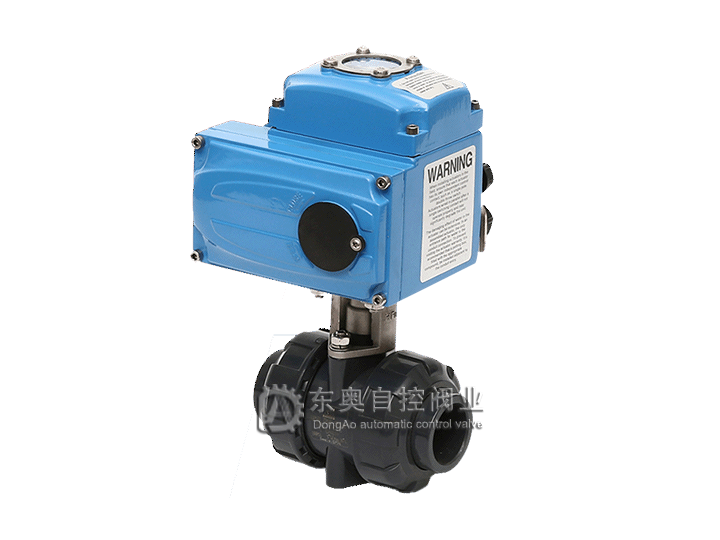

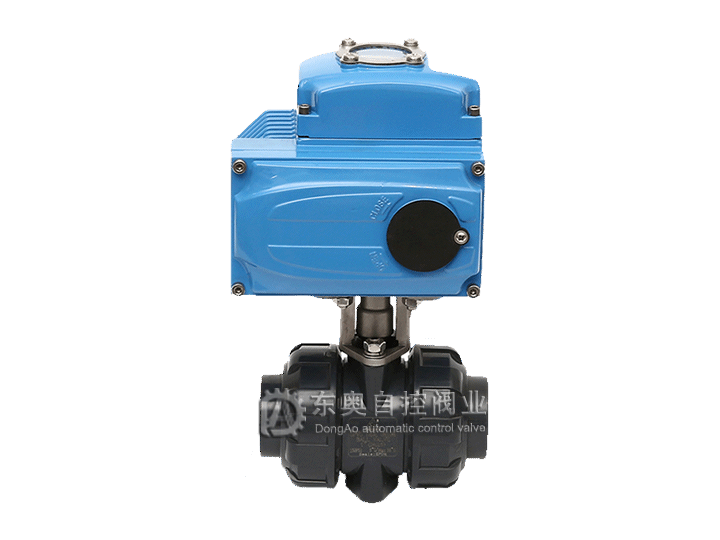

       電動塑料球閥是由電動執行器配以塑料球閥制成，整體具有重量輕、耐腐蝕性強，被廣泛應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。并且電動塑料球閥得品質得到廣大用戶的認可。upvc電動球閥其主要特點如下：
   （1）外型結構緊湊美觀。
   （2）本體重量輕容易安裝。
   （3）耐腐蝕性強，應用范圍廣。
   （4）材質衛生無毒。
   （5）耐磨損、容易拆卸，維護簡單易行。

技術參數及性能指標

公稱通徑DN（mm）	15	20	25	32	40	50	65	80	100
公稱壓力（MPa）	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用溫度	UPVC：0～+60℃；PPH：0～+120℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配EI-TORK、EXI-TORK等系列角行程電動執行機構
控制方式	開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）

執行器類別	引進型EI-TORK系列執行器參數	引進型EXI-TORK系列執行器參數
電源電壓	標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT6，ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創(chuàng )的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

安裝尺寸

公稱通徑		15	20	25	32	40	50	65	80	100
L	螺紋連接	100	120	135	150	170	200	215	265	360
	法蘭連接	100	120	140	160	165	180	220	250	280
A1	防爆型	137	137	137	137	137	137	137	137	137
	開關型	40	40	40	40	40	40	40	40	40
H、A		由于閥門壓力及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢羅贊公司技術部。

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
